SPS2600型水井钻机
文章来源:本站原创 发布时间:2020-06-11 浏览:4929
SPS2600

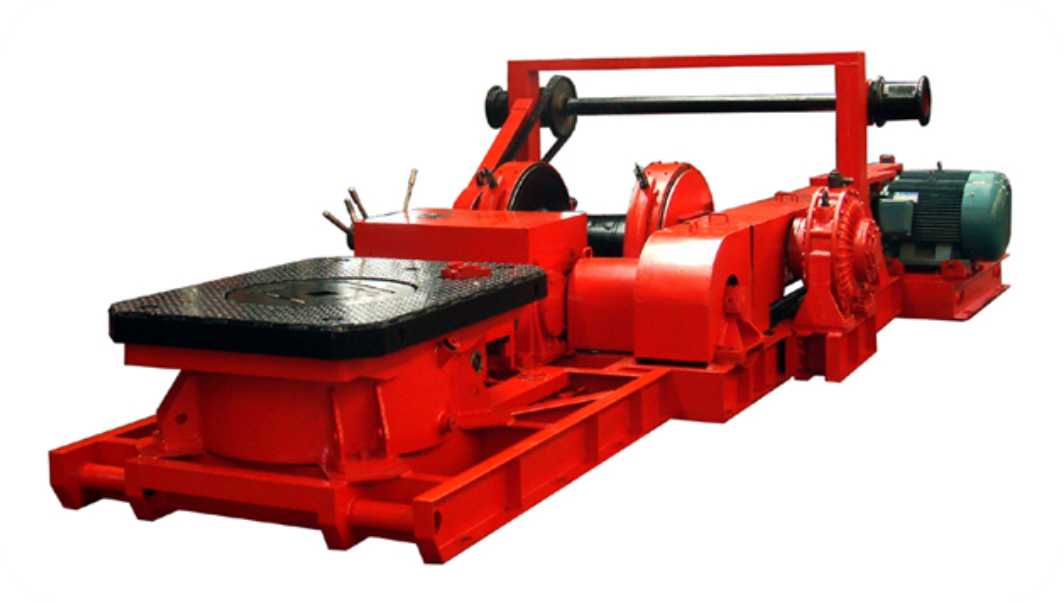

SPS2600型水井钻机是一种机械传动式转盘钻机。主要适用于深层地下水的开采、浅层地热、浅层石油、天然气及盐井的开发;该钻机适应泥浆正、反循环钻进及多工艺空气钻进。
主要技术参数 |
|
钻进能力 | |
钻孔深度(m) |
2200-2600 |
钻杆规格(mm) |
Φ89 Φ127 |
转盘通径(mm) |
Φ445° |
转速(r/min) 正、反 |
43,63,93,156 |
额定扭矩(kN.m) |
30、22、16、9 |
卷扬机 | |
额定单绳提升能力(kN) |
105 |
提升速度(m/s) |
1.1、2.4、4.1 |
钢丝绳直径 |
24.5mm |
大钩 | |
滑轮组型式 |
5×6 |
大钩额定负荷(kN) |
1050 |
大钩提升速度(m/s) |
0.11、0.24、0.41 |
主动钻杆:121×121×12200 108×108×12200 |
|
动力机 | |
柴油机 2x6135AN一2 | 2×150HP/1500r/min |
电动机 2 x Y280M-4 | 2×90kw/l500r/min |
主机质量:约 9.96t(不含动力) | |
主机外形尺寸 (mm)(长X宽X高) |
|
电动机 |
7575×2948×1760 |
柴油机 |
7575×5370×1760 |
主要配套设备 |
|
钻塔 |
|
四角形管子塔和A型钻塔两种供用户选择。 |
|
钻塔承载能力大,安装方便 |
|
钻塔名义高度(m) |
24、27 |
底层名义面积(m) |
6.5×6.5 7×7 |
天车****工作负荷(kN) |
680 |
钻塔质量(t) |
10、16 |
泥浆系统包括 BW一1200型泥浆泵及动力与管汇 |
|
泥浆泵压力 (Mpa) |
3.2、4.4、6.2、11 |
泥浆泵排量 (1:/Min) |
1200、900、630、360 |
动力机功率 |
75kw/1480r/min、100HP/1500r/min |
出水胶管内径 (mm) |
Φ75 |
