RPS3200型地热水井钻机
 文章来源:本站原创 发布时间:2020-06-10 浏览:463

RPS3200

RPS3200型地热水井钻机

RPS3200 Geothermal Drilling Rig

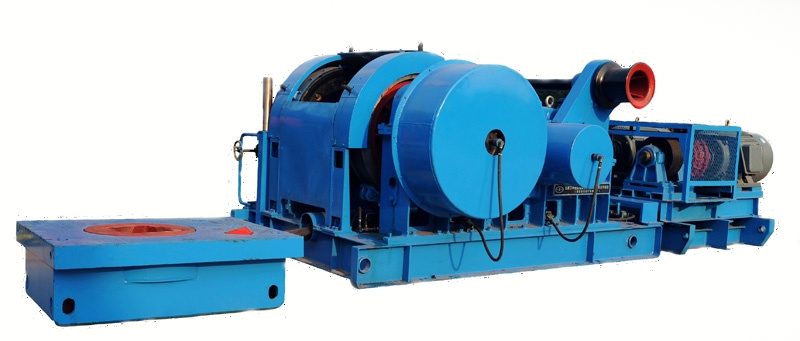

RPS3200型钻机是散装平铺式,机械传动,气控操作的水文水井钻机,主要用于3000米以上深层地热井的钻凿,中、浅层石油、天然气的开采,深层地质钻孔。主要特点是;钻机功率大,两台动力并车,匹配合理,安全可靠,气动控制,操作灵活方便,自动化程度高。卷扬机采用气胎离合器提升,双抱闸刹车,可调式水刹车,降低卷筒和刹带的磨损。采用石油钻机的卸扣方法,简便、实用。

主要技术参数
钻孔深度(m) 2200-3200
使用钻杆(mm)  φ89    φ127
转盘型号  ZPl75
额定静负荷(t)  272
最高转速(r/min)  350
开口直径(mm)  φ445
传动比  3.75转速正反(Forwards and Reverse Speed)33;58;75;132r/min
转盘额定最大扭矩  40kN.m
卷扬机型式  气胎离合器提升,双抱闸刹车
Air tube clutch lifting and double contracting brakes braking.
单绳额定提升力(双动力机)(二层)
130kN
钢丝绳直径(mm)  φ26
容绳量(六层时)(m)  350
单绳提升力与提升速度(双动力机)(二层)
档位  l ll IV
卷筒转速(r/min)   52.8 92.8 120 211
单绳提升力(kN)  130 74 57 33
单绳提升速度(m/s)  1.377 2.42 3.13 5.51
大钩型式  5×6滑轮组
大钩提升速度与最大提升能力(双动力机)   (二层)
档位   l  ll  IV
提升能力(kN)  1300 747 573 326
提升速度(m/s)       0.138 0.24 0.313 0.55
猫头轮型式  双猫头(Double-Cathead)
猫头轮直径  φ300mm
转速(r/min)  70 123 159 280
动力机型式      两台Y315S-4电动机并车(可根据需要柴油机动力装置)
功  率  单机(single)110kW/1480r/min
双机并车(two)   220kW/1480r/min
主机重量(t)  19t
整机重量(t)  22.5
外型尺寸 (L×W×H)  8410mm×3075mm×1880mm

主要配套设备(由用户选配)
31米型钻塔四角型钻塔或“A”型钻塔,钻塔名义高度31m
天车最大静负荷  1350kN
钻台  名义高度2.2m
泥浆管汇  额定工作压力  10MPa
管道通径  φ75mm
游动滑车  额定负荷1250kN,5X6滑轮组
水龙头   额定负荷 1250kN
通径φ75ram
三吊一卡 吊环,吊钳,吊卡,卡瓦等钻探工具
主动钻杆  108×108×13600
133×133X 13600
空压机及其除湿装置  1m3/min   1MPa压力
建议采用2台空压机,一台备用
附件   用于主机与钻台的安装
电器开关柜
