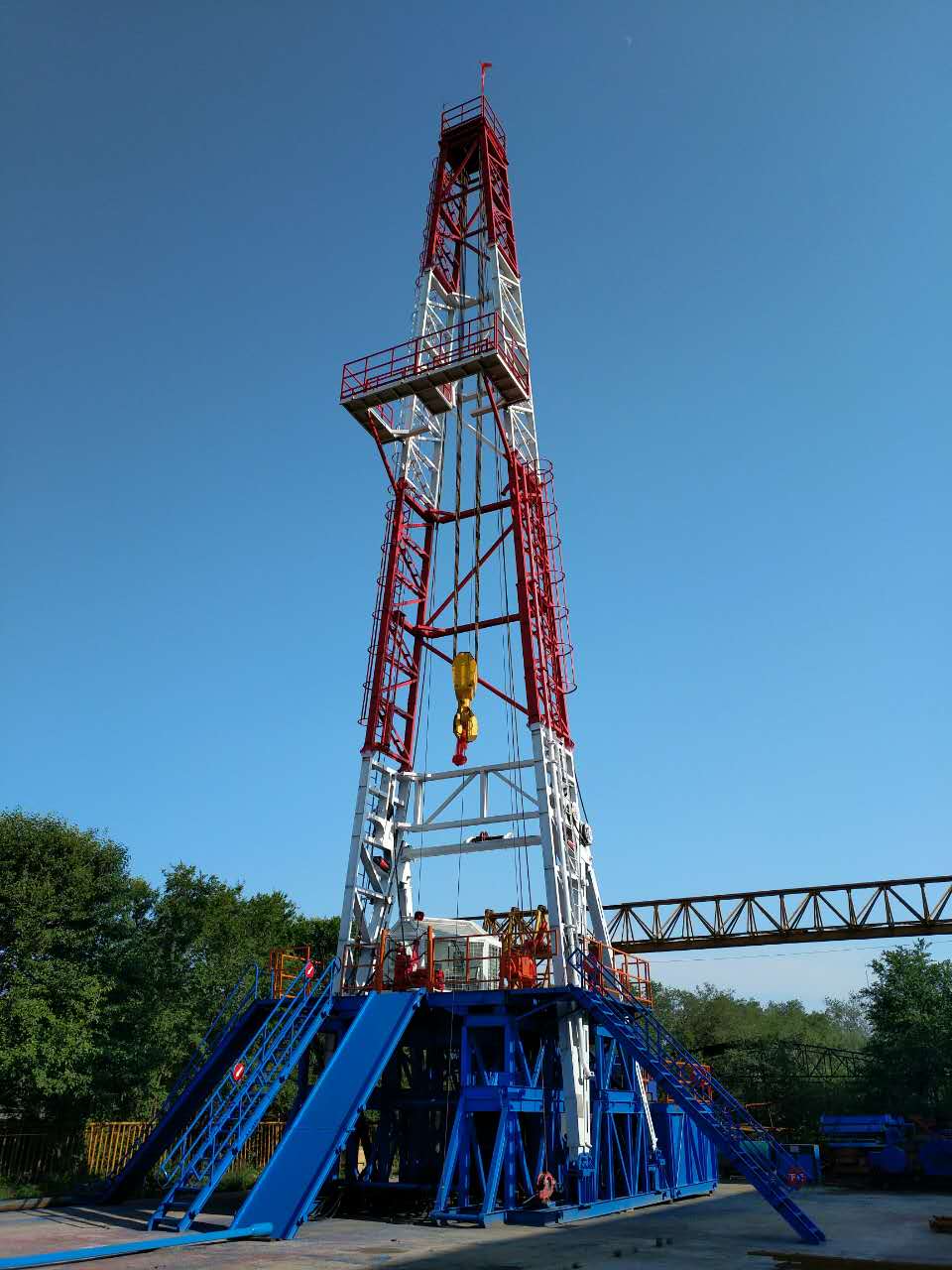

ZP-30DB转盘变频电传动钻机
 文章来源:本站原创 发布时间:2020-06-10 浏览:382

ZP-30DB转盘变频电传动钻机

产品描述:大口径3000~4000m深度的地热井、油气参数井、干热岩井施工。

产品特点:不同于地质小口径固体矿床勘探孔,油气/地热/施工开孔/终孔直径大,钻井扭矩波动大,遇卡几率高,需要适当的回转/提升过载能力;井身结构复杂,多级技术套管,储备适当多级的安全口径及钻具级配,需要较强的回转/提升/循环控制能力;采用重载的石油钻杆、加重钻杆及钻铤,需要较强的事故处理能力;参数井/干热岩深孔段井局部取心,需要具备深孔快速取心的能力。

产品优势:提升/回转/循环的驱动能力强,控制精度准,过载储备系数高,安全防护多

效率:提升/回转/循环无级调速,传动效率高,辅助作业时间短

维护:维护备件少,保养过程简洁,检修维护简单

搬迁:占地空间少,运输车辆少,搬迁周期短,模块拆装便捷

能耗:使用网电节能50%以上,使用柴油发电节能30%以上

操控:集中、智能、舒适、安全;劳动量、劳动强度及危险性大大降低

数据:可实时显示、预警、记录、存储、传输,并具备录井功能

主参数表

部件

项目

参数

备注

钻深能力

API 88.9 钻杆

3000m

安全系数 2.15

API 114  钻杆

2400m

安全系数 2.08

API 127 钻杆

2000m

安全系数 2.08

钻塔

井架型号

K31-135

底座

2.8m

升降绞车

  (kW)

YZP400S-8-300

级变频

卷筒直径   (mm)

Φ486

钢绳直径   (mm

Φ28

  (m)

420m

电机转速   (rpm)

745

电机扭矩(Nm

3846

减速箱速比

6

10

双速绞车

卷筒扭矩(Nm

23076

38460

卷筒转速(rpm

124

74

单绳拉力(N)

89790

149650

第一层

单绳速度   (m/min)

200

120

第一层

游钩

游车速度   (m/s

0.56 1.11

0.33 0.67

游车拉力(KN)

718

1197

游车拉力(KN)

897

1496

10

送钻系统

送钻电机   (kW)

YZP160L-4-15

电机扭矩   (Nm)

96

电机转速   (rpm)

1465

送钻速比

57

电机频率(Hz

50

卷筒转速(rpm

4.27

2.56

卷筒扭矩(Nm

32929

54883

单绳拉力(N)

128132

213553

单绳速度   (m/min)

6.9

4.14

游车速度   (m/min

1.15

0.69

游车拉力(kN)

1025

1708

回转系统

转盘型号

ZP175

转盘速比

3.75

电机型号 (kW)

YZP355M1-8-160

级变频

电机扭矩(Nm

2038

电机转速 (rpm)

745

4

1.6

转盘扭矩(Nm

30570

12228

转盘转速(rpm

50

125
